边缘计算网关
一、 产品概述
GM4-A3边缘计算网关是一款专为楼宇自动化控制及能源管理场景设计的高性能设备，支持多协议转换、数据采集与分析、数据存储与运算、远程运维等功能。通过内置T113嵌入式处理器及丰富的接口配置，可实现对楼宇设备（如暖通空调、新风、送排风、地暖、照明、用电安全、环境监测等）的智能监控与能耗优化，并与星普森建筑设备监控与能源管理平台无缝对接，提升管理效率。
二、 典型应用场景
(一) 建筑能源管理
采集电表、水表、冷热计量仪表等数据，用于能耗分析与能耗计费。
(二) 建筑设备监控
接入空调、地暖温控器、新风控制器、阀门、照明模块、环境监测等物联网产品，实现物联网设备的采集与集中监控与联动控制。
(三) 工业物联网
机房、能源站、换热站、PLC等设备的联网监控。
三、产品型号与硬件配置
1、处理器：全志T113-S3，双核A7@1.2GHz，支持实时任务处理与低功耗运行
2、操作系统：linux 5.4版本
3、内存**：存储器标配128MB DDR3（可定制内置256MB）。
4、存储器：标配4GB eMMC （eMMC 可选8GB）
5、通信接口**：
（1）4 路光电隔离的 RS485：**支持Modbus RTU、BACnet MS/TP等协议，可接入仪表、传感器及控制设备。
（2）2路CAN**总线：适用于工业控制场景，兼容CAN 2.0A/B协议。
（3）1**个百兆以太网口：支持TCP/IP协议，实现高速数据传输与网络通信。
（4）可选4G模块**：支持全网通4G通信，可选标准天线与延长天线，实现远程数据传输与断网续传。（注：SIM通讯卡需要用户提供，如需本公司提供，需提前商务沟通）。
供电：DC 9~36V宽电压输入，支持过压、反接保护。
工作温度：-40℃~+75℃，适应恶劣工业环境。
防护等级：IP30，金属外壳设计，抗电磁干扰（EMI）及防尘防潮.
设备功耗：平均功耗3W

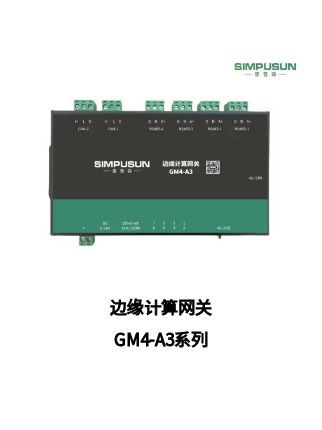

1、产品外观
2、主要端口说明
指示灯说明
指示灯8：主机工作状态指示灯，主机正常工作则绿灯会一直闪烁，否则为异常；
指示灯7：电源指示灯，电源供电正常，则指示灯红灯常亮，否则为异常；
指示灯6：CAN-2状态指示灯，该接口有一个以上设备已连接且能正常通信，则指示灯常亮，否则指示灯处于熄灭状态。
指示灯5：CAN-1状态指示灯，该接口有一个以上设备已连接且能正常通信，则指示灯常亮，否则指示灯处于熄灭状态。
指示灯4：RS485-4状态指示灯，该接口有一个以上设备已连接且能正常通信，则指示灯常亮，否则指示灯处于熄灭状态。
指示灯3：RS485-3状态指示灯，该接口有一个以上设备已连接且能正常通信，则指示灯常亮，否则指示灯处于熄灭状态。
指示灯2：RS485-2状态指示灯，该接口有一个以上设备已连接且能正常通信，则指示灯常亮，否则指示灯处于熄灭状态。
指示灯1：RS485-1状态指示灯，该接口有一个以上设备已连接且能正常通信，则指示灯常亮，否则指示灯处于熄灭状态。
3、产品大样图
4、组装和配件
可选不同大小箱体进行成套组装，常规默认为400300箱体*，可选型开关电源，MBUS模块等配套工程应用配件。
四、软件特性
1 基于Linux系统开发，支持Docker容器化部署，兼容Python、C/C++等编程语言。
2 内置协议转换引擎，支持Modbus、BACnet、MQTT、HTTP/HTTPS等协议，实现多设备互联。
1 WEB端调试软件：
（1）提供可视化配置界面，支持设备参数设置、接口状态监控、日志查询等功能。
（2）支持远程固件升级与批量设备管理，降低运维成本。
2 星普森建筑设备监控与能源管理平台：
平台以“能耗管理-设备控制-智慧运维”三位一体为核心，通过自主研发的软硬件技术，覆盖能源全生命周期管理，助力公共建筑、工业园区、商业综合体等场景实现节能降耗、智慧运营与高效管理。
五、安装与维护
(一) 安装方式：支持DIN导轨安装或壁挂固定，可搭配网关箱，标准箱体内置断路器，和导轨，网关主机和配件，可根据实际应用情况选配开关电源，4G标准天线或延长天线，适应不同场景需求。
(二) 远程管理：通过WEB端管理后台与星普森建筑能源管理平台实现远程管理。
(三) 维护支持：提供设备运行状态指示灯，支持本地与远程诊断。
六、产品认证与售后服务
《深圳计量质量检测研究院》出具的第三方产品检测报告；
《计算机软件著作权登记证书》边缘计算网关嵌入式软件V9.0
《中国赛宝实验室》软件测试报告
